VARIANT VX
image du produit
VX 7729/160-4 HA MSTS avec VX 7531 3D et VX 7561 KK
se compose de la paumelle, du carter de réglage et de l'angle de recouvrement
* Images et finition similaire
VX 7729/160-4 HA MSTS avec VX 7531 3D et VX 7561 KK
se compose de la paumelle, du carter de réglage et de l'angle de recouvrement
Propriétés du produit
Caractéristiques techniques
Charge
160,0 kg
Longueur du nœud
160,0 mm
Diamètre du nœud
22,5 mm
Longueur de la tige
10,0 mm
Épaisseur du matériel
4,0 mm
Vis
6,0 x 50,0 mm
Ce modèle se combine avec
Modèle d'ouvrant
bois
Feuillure
à rive droite
Modèle de dormant
huisserie aluminium, bloc porte, bloc porte, ébrasement chambranle, huisserie métallique
Remarque
Descriptif
Marques d´homologation
Certification CE
Certification IFTClé classification
EN 1935 / EAD3
7
4
0
1
— *1
0
11
*1 relever du modèle de finition
Version
Inox mat (SW 040)
RAL 9005 Noir mat (SW 107)
Informations complémentaire
Dessins de CAO
Caractéristique de fraisage
VX 7729/160-4 HA MSTS avec VX 7531 3D et VX 7561 KK

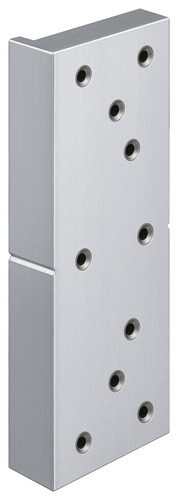

VX 7729/160-4 HA MSTS
avec nœud soudé pour les portes en bois et en aluminium affleurantes à ouverture vers l'extérieur
VX 7531 3D
pour portes à recouvrement et affleurantes sur blocs-portes

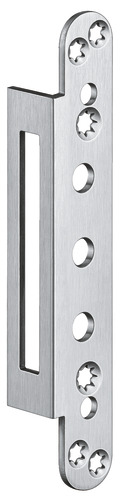

VX 7561 KK
pour carters VARIANT VX 7531 3D, VX 7532 3D, VX 7535 3D
